שלושת העיקרייםסוגי מכונות דפוסהם יציקה בנשיפה בשיחול (EBM), הזרקה (IBM) ו-injection blow moulding (ISBM). EBM מכסה את הטווח הרחב ביותר - מבקבוקים קטנים ועד למיכלים של 2000 ליטר - ומתפצלת למכונות רציפות עבור חלקים קטנים ומכונות מצברים עבור גדולים. IBM מייצרת בקבוקים קטנים עם צוואר מדויק. ISBM מייצרת בקבוקי PET שקופים. המוצר שלך קובע את הסוג. מצא אותו בטבלה למטה.
כל מוצר פלסטיק חלול יוצא מאחת משלוש משפחות מכונות. בחר את המתאים, והקו שלך ימשיך להיות רזה במשך שנים. בחר את הלא נכון, ושום הגדרה לא תציל אותך.
קונים מגיעים אלינו לעתים קרובות לאחר שבועות של מחקר מבלבל. רוב המאמרים מפרטים את שלושת הסוגים, מתארים כל אחד בשני משפטים ומפסיקים. אף אחד לא מסביר את תת-הסוגים - ובמכולות גדולות, תת-הסוג הוא ההחלטה האמיתית.
המדריך הזה מתקן את זה. אנחנו בונים מכונות לנשיפה בשיחול, כך שאנחנו מכירים את המשפחה מבפנים. עבור שני הסוגים האחרים, אנו אומרים לך מה הם עושים טוב ומתי לחפש במקומות אחרים - כולל הרחק מאיתנו.
שלושת הסוגים העיקריים במבט אחד
| EBM | IBM | ISBM | |
|---|---|---|---|
| איך זה עובד | מוציא צינור (פריזון), מנפח אותו בתבנית | מזריק preform, ואז נושף אותו | מזריק preform PET, מותח ומפוצץ אותו |
| טווח מידות | הרחב ביותר - בקבוקים קטנים עד למיכלים של 2000 ליטר | קטן - בדרך כלל מתחת ל-1 ליטר | קטן עד בינוני - בקבוקי מים ומשקאות |
| חוזק חתימה | חלקים גדולים, ידיות, קירות רב שכבתיים | צווארים מדויקים, ללא גרוטאות קישוט | בקבוקי PET שקופים, חזקים וקלים |
| חומרים אופייניים | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | לְלַטֵף |
| מוצרים אופייניים | פחיות ג'רי, תופים, מיכלי IBC, מיכלי דלק, צעצועים | בקבוקי גלולות, צנצנות קוסמטיקה, טפטפות | מים, סודה, מיץ, בקבוקי שמן מאכל |
דפוס תזונת שחול (EBM)
מכונת דפוס אקסטרוזיה ממיסה פלסטיק, דוחפת אותו דרך התבנית כצינור חלול הנקרא פריסון, ואז סוגרת תבנית סביב הצינור ומנפחת אותו באוויר. הפלסטיק מקבל את צורת התבנית, מתקרר ונפלט.
EBM מכסה יותר מוצרים משני הסוגים האחרים גם יחד. הוא מטפל בידיות (מהסוג המובנה על קופסאות ג'רי), קירות רב-שכבתיים וגדלים שאף תהליך אחר לא מגיע אליו. הוא גם מריץ את כלי העבודה הזול ביותר מבין השלושה עבור חלקים דומים.
המשפחה מתפצלת לשני ענפים, והפיצול הזה חשוב יותר ממה שרוב הקונים מבינים. השווינו אותם לעומק אצלנומצבר לעומת מדריך רציף- הנה הגרסה הקצרה.
מכונות אקסטרוזיה רציפות
מכונות רציפות מוציאות את הפריזון ללא הפסקה, והתבניות נכנסות פנימה כדי לתפוס אותה. הם מצטיינים במיכלים קטנים בנפחים גבוהים - בקבוקים, אריזות יומיות-כימיות, פחיות ג'רי עד כ-15 ליטר.
שני מבנים קיימים במגוון שלנו. מכונות להזזת עובש מטפלות ב-2-15 ליטר עם הידוק מ-40 עד 165 קילו-ניין. מכונות עם זרועות מעוקלות מוסיפות מהירות ושחיקה משותפת של 1-6 שכבות עבור חלקים של 5-30 ליטר. עיין בטווח מכונות רציףלהרכב המלא.
מכונות מצבר (ראש אחסון).
מכונות מצברים אוספות מטען מלא של נמס בתוך גליל אחסון, ואז יורה אותו החוצה בירייה מהירה אחת. המהירות הזו יוצרת גוש גדול לפני שכוח הכבידה נמתח ומדלדל אותו. לחלקים גדולים אין דרך אחרת.

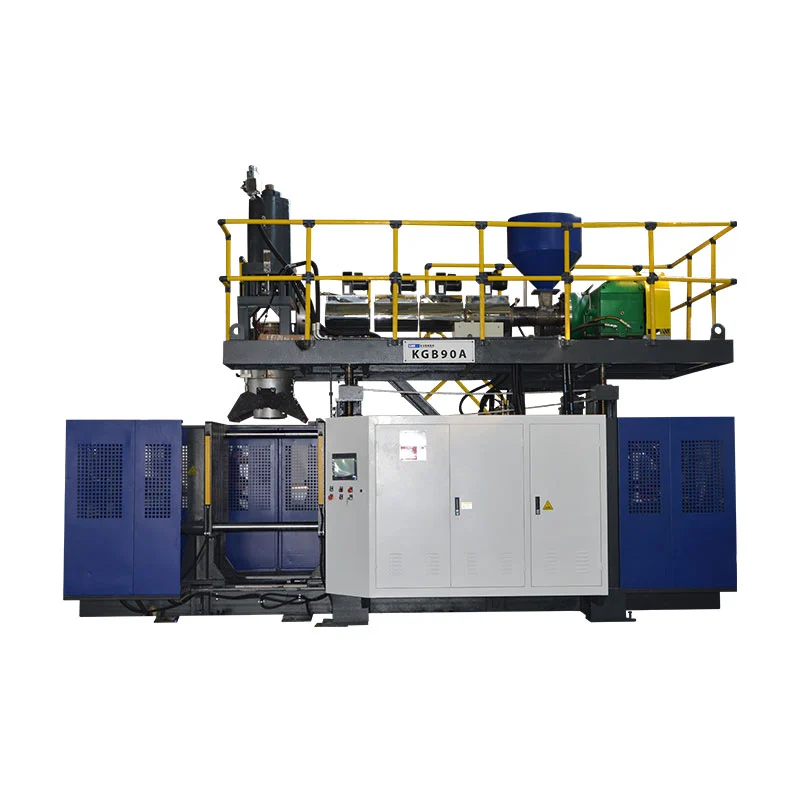

מספרים אמיתיים מראים את קנה המידה. שֶׁלָנוּKGB80Aמייצר תופים של 30 ליטר עם הידוק של 215 קילו-אן ומצבר של 5 ליטר. שלושת הצילינדריםKGS1000L-IBCמייצרת מיכלי IBC של 1000 ל' עם הידוק של 1000 קילו-אן-אן וברגים תאומים של 100 מ"מ. הטווח מצברמגיע עם מיכלים של 2000 ליטר ו-1800 קילו-ניטר.
הזרקת הזרקה (IBM)
מכונת דפוס הזרקה פועלת בשני שלבים במכונה אחת. ראשית, הוא יוצר בהזרקה פריפורם מוצק עם צוואר מוגמר. לאחר מכן הוא מעביר את הפרפורם החם לתחנת מכה ומנפח את הגוף.
התמורה היא דיוק. הצוואר יוצא מעוצב בהזרקה, כך שהחוטים ומשטחי האיטום פוגעים במידות מדויקות בכל זריקה. IBM גם לא מייצרת גרוטאות צביטה, מכיוון ששום דבר לא נקצץ.
הפשרה היא הגודל. IBM מתאימה למיכלים קטנים, בדרך כלל מתחת ליטר אחד - בקבוקי גלולות, צנצנות קוסמטיקה, בקבוקי טפטפת. לכל דבר עם ידית או נפח אמיתי, EBM משתלטת. Kinggle מתמקדת ב-EBM; אם המוצר שלך הוא בקבוק פארמה של 100 מ"ל, מומחה IBM משרת אותך טוב יותר, ואנחנו נגיד זאת.
יציקת מכה מתיחה בהזרקה (ISBM)
מכונת דפוס מתיחה בהזרקה מייצרת את בקבוקי ה-PET השקופים שמהם אתה שותה. הוא מחמם פריפורם PET, מותח אותו לאורכו עם מוט, ומעיף אותו החוצה באותו הזמן. המתיחה הדו-כיוונית הזו מיישרת את שרשראות הפולימר.
יישור הוא הקסם. הוא מעניק ל-PET את הבהירות דמוית הזכוכית שלו, את חוזקו ומשקלו הקל - בקבוק סודה שורד פחמימה בלחץ בכמה עשרות גרמים.
ISBM פועל בשתי הגדרות. מכונות חד-שלביות יוצרות ומפוצצות את הפרפורם במכונה אחת, המתאימה לריצות קטנות יותר וצורות מותאמות אישית. קווים דו-שלביים קונים או מעצבים פרפורמים בנפרד ומפוצצים אותם במהירות גבוהה - הסטנדרט לייצור משקאות המוני. עבודת משקאות PET גרה כאן, לא ב-EBM.
איזה סוג מכונה מייצר את המוצר שלך?
הקוראים מגיעים עם מוצר, לא תהליך. אז הפוך את השולחן. מצא את המוצר שלך בצד שמאל, וקרא את סוג המכונה שלך בצד ימין.
| המוצר שלך | סוג מכונה | מַדוּעַ |
|---|---|---|
| בקבוק מים/סודה PET | ISBM | מתיחה נותנת בהירות וחוזק PET |
| בקבוק גלולות, צנצנת קוסמטיקה | IBM | צוואר מדויק, ללא גרוטאות קישוט |
| בקבוק חומר ניקוי/שמפו | EBM - מתמשך | מחזורים מהירים, ידיות, צבעים, פסי תצוגה |
| פחית ג'רי (1-15 ליטר) | EBM - מתמשך | ידיות מובנות, תפוקה גבוהה |
| תוף כימי (30-250 ליטר) | EBM - מצבר | אגד כבד צריך זריקה מאוחסנת |
| מיכל IBC (1000 ליטר) | EBM - מצבר, 3 צילינדרים | הדרך היחידה לכנסייה כל כך גדולה |
| מיכל דלק לרכב | EBM - מצבר, רב שכבתי | קיר שש שכבות חוסם אדי דלק |
| מיכל מים, קיאק, מחסום כביש | EBM - מצבר | ראה שלנומכה מול דפוס סיבוביהשוואה |
עוד מזלג אחד יושב במעלה הזרם של כל זה. אם החלק שלך יכול להיות מוצק במקום חלול, קרא את שלנודפוס מכה לעומת הזרקהתחילה מדריך.
שיקולי קנייה לפי סוג
סוג המכונה קובע את צורת ההשקעה שלך, לא רק את התהליך. מנהלי רכש צריכים לשקול ארבעה גורמים לפני שהם מבקשים הצעת מחיר מיצרן מכונות לנשיפה.
מבנה מחירים.בתוך EBM, סולמות מחירים עם גודל מיכל, כוח הידוק, ספירת תחנות וספירת שכבות. מכונת בקבוקים וקו IBC נבדלים בסדר גודל. אף ספק כנה לא מצטט מחיר לפני שהוא רואה את החלק שלך - העלות תלויה בדגם המכונה ובדרישות הייצור.
צריכת אנרגיה.מאזני אנרגיה עם גודל מכונה. הקטלוג שלנו מפרט ממוצעים אמיתיים: 12–18 קילוואט במכונה של 2 ליטר, 27–37 קילוואט ב-30 ל’ KGB80A, 110–150 קילוואט בקו IBC. בקש מכל ספק את אותו נתון, ואז השווה אנרגיה לכל חלק מוגמר, לא לפי שעה.
זמן אספקה ואחרי מכירה.בניית מכונות גדולות בהתאמה אישית נמשכת זמן רב יותר ממכונות בקבוקים סטנדרטיות. שאל מי מתקין את המכונה, מי מכשיר את המפעילים שלך ובאיזו מהירות חלקי חילוף נשלחים לארץ שלך. מכונה ללא תמיכה היא בעיה עתידית עם לוחית שם.
עומק הספק.שאל כמה מהנדסים מעסיק היצרן ואילו מותגי רכיבים יושבים בתוך המכונה. Kinggle בונה עם PLC של מיצובישי, בקרת סרוו MOOG ו-OMRON ושניידר חשמל, ומפרטת אותם בגלוי. לספק שמסתיר את גיליון הרכיבים יש סיבה.
שלוש טעויות שקונים בפעם הראשונה עושים
בחירת הסוג לפי מחיר במקום מוצר.מכונה זולה יותר מהסוג הלא נכון מייצרת אפס חלקים ניתנים למכירה. תנעל את הסוג קודם. משא ומתן על מחיר שני.
התעלמות מתת-סוג EBM."מכונת אקסטרוזיה" אינה מפרט. מכונה רציפה לא יכולה ליצור תוף של 60 ליטר, ומצבר גדול מדי מבזבז אנרגיה על בקבוקים. שֶׁלָנוּמדריך בחירה בן חמישה שלביםהולך במתמטיקה למידות.
דילוג על שיחת הפגם.כל סוג נכשל בדרכו שלו, ומפרט המכונה מחליט באיזו תדירות. הידוק בגודל נמוך מביא הבזק בכל צילום. קרא את המדריך שלנו לפתרון תקלות לפני שאתה חותם, ושאל את הספק שלך כיצד המכונה מונעת כל תקלה.
שאלות נפוצות
מהם הסוגים העיקריים של מכונות יציקה?
שלושת הסוגים העיקריים של מכונות לנשיפה הם דפוס בנשיפה (EBM), דפוס הזרקה (IBM), ויציקה מתיחה בהזרקה (ISBM). EBM מכסה את מגוון המוצרים הרחב ביותר ומתפצלת למכונות רציפות למכולות קטנות ומכונות מצברים לחלקים גדולים כמו תופים ומיכלי IBC. IBM מייצרת בקבוקים קטנים עם צוואר מדויק. ISBM מייצרת בקבוקי PET שקופים.
מה ההבדל בין שחול ליציקת מכה בהזרקה?
יציקת מכת שחול יוצרת צינור חלול של פלסטיק מותך, ואז מנפח אותו בתוך תבנית. יציקת מכה בהזרקה תחילה הזרקה-יצוק פריפורם מוצק עם צוואר מוגמר, ואז נושף את הפרפורם לצורתו הסופית. EBM מטפלת בטווח הגדלים הרחב ביותר, מבקבוקים ועד למיכלים של 2000 ליטר. IBM מתאימה לבקבוקים קטנים שצריכים מידות צוואר מדויקות, כמו מיכלי תרופות.
איזה סוג מכונת דפוס הכי טוב עבור מיכלים גדולים כמו תופים ומיכלי IBC?
מכונות יציקת אקסטרוזציה (ראש אחסון) מייצרות מיכלים גדולים. המצבר אוגר מטען מלא של נמס, ואז יורה אותו החוצה במהירות - לפני שהפריזון הכבד נמתח ומתדלדל תחת משקלו. מגוון המצברים של Kinggle נע ממכונות של 20 ליטר ועד למערכות שלושה צילינדרים למיכלי IBC של 1000 ליטר ומיכלים של 2000 ליטר.
איזה סוג של מכונת דפוס מכה מייצר בקבוקי מים PET?
מכונות הזרקה (ISBM) מייצרות בקבוקי מים ומשקאות PET צלולים. התהליך מותח פריפורם מחומם לאורכו תוך כדי ניפוח, מה שמיישר את הפולימר ומעניק ל-PET את הבהירות והחוזק שלו. ISBM דו-שלבי, שבו פריפורמים יוצקים בנפרד ומפוצצים מאוחר יותר, שולט בייצור משקאות בנפח גבוה.
כמה עולה מכונת דפוס מכה?
העלות תלויה בסוג המכונה ובמפרט. בתוך יציקת מכת שחול, קנה מידה של מחירים עם גודל מיכל, כוח הידוק, ספירת תחנות, ספירת שכבות והאוטומציה סביב המכונה. מכונת בקבוקים קטנה וקו IBC של 1000 ליטר נבדלים בסדר גודל. המסלול המהיר ביותר למספר אמיתי הוא הצעת מחיר מוגדרת המבוססת על הנפח, החומר, עובי הדופן ותפוקת היעד של החלק שלך.
מכיר את המוצר שלך, לא בטוח לגבי המכונה?
אם אתה מעריך מכונת יציקת מכה עבור קו הייצור שלך, צוות ההנדסה שלנו יכול לעזור לך לאשר את הסוג והתצורה הנכונים בהתבסס על גודל המוצר, החומר ויעדי הייצור שלך. שלח את פרטי החלק ואנו נגיב בהמלצה מוגדרת - כולל הפניה כנה אם המוצר שלך שייך למכונה שאיננו בונים. בניית מכונות לנשיפה בשיחול מאז 2002, עם 15 מהנדסים בצוות.
שאל איזו מכונה מתאימה למוצר שלך →שלושה סוגים, כלל אחד: המוצר בוחר את המכונה. בקבוקי PET מגיעים ל-ISBM. צווארים קטנים מדויקים מגיעים ל-IBM. כל השאר - מבקבוקי שמפו ועד למיכלים של 2000 ליטר - שייך לייצור נשיפה שחול, מפוצל ביןרָצִיףומַצבֵּרמכונות. מצא את המוצר שלך בטבלת החיפוש, ולאחר מכן גודל את המכונה עםמדריך לבחירה.
