סיכת מכה מספקת אוויר לתוך הפריזון, ובחלק מתכנוני יציקת הנשיפה, עוזרת לכייל או לסיים את צוואר המיכל. אבחן פגמים בצוואר על ידי איתור הכשל, בדיקת מערכת הכלים והסגירה המלאה, ולאחר מכן אימות התיקון מול דרישות המוצר.
לפני החלפת סיכת המכה
- זהה היכן הצוואר ניזוק לראשונה או מחוץ למפרט.
- שמור על דגימות שניתן לעקוב אחר התחנה, החלל ותיקון כלי העבודה.
- הפרד יישור ובלאי משאלות אוויר, תזמון וקירור.
- אשר את התוצאה עם תנאי הבקבוק, הסגירה והבדיקה שצוינו.
מה עושה סיכת מכה בנשיפה בשיחול?
סיכת המכה שייכת לסידור הנשיפה. הוא מספק את האוויר שמרחיב פריזון שנלכד כנגד העובש. במערכות המיועדות לגימור מכויל, מכלול פיני הנשיפה עובד גם עם מכשירי הצוואר. טבעת חיתוך, מעבר קירור או תכונת גימור אחרת תלויה בעיצוב בפועל; השם לבדו אינו מזהה את הפונקציות שסופקו.
איסטמן מתאר שיטות תקיעה לכיול גימור חוט ולגזם בומדריך ליציקה בנשיפה שחול לקופוליאסטרים. זו דוגמה שימושית ליחסי הכלים. ערכי ההגדרה הספציפיים לשרף צריכים להישאר עם הסדרי החומרים והציוד המתוארים במדריך זה.
זהה את התכונה לפני הקצאת הסיבה
גימור בקבוק כולל תכונות עם עבודות שונות. קדח הצוואר, החוט החיצוני ואזור מגע האיטום זקוקים להפניות ציור משלהם. הסגירה עשויה לאטום כנגד תוחם או משטח מגע מעוצב אחר. רשום את סידור האיטום בפועל לפני תיאור סימן כגורם לדליפה.
הגימור החיצוני מגיע מרצף העיבוד והעיצוב המלא. הקצאת כל זה לסיכת המכה מדלגת על כלי ההזדווגות. תלונת מימד צריכה אפוא לזהות את התכונה, שיטת המדידה והכלים המשפיעים עליה.
סיכת מת ומוט ליבה של IBM הם התייחסויות שונות
סיכת התבנית או המדרל שייכים למכשיר ליצירת נמס בראש התבנית. בלבול של רכיב זה עם פין המכה יכול להוביל בקשת תחזוקה להרכבה שגויה. השתמש בציור החלק ובזיהוי ההרכבה במקום בכינוי לסדנה.
יציקת מכה בהזרקה משתמשת בסידור פרפורמי וליבה שונה. מדריך זה מתייחס לבדיקות צוואר של יציקת תפוצה. עבור תכונות עובש מעבר לצוואר, המדריך עיצוב תבניות לנשיפה שחולמסביר את הקשר הרחב יותר בין יצירה, קירור ואוורור.
אתר את הפגם בצוואר לפני החלפת סיכת המכה
שמרו בקבוק כושל לפני התאמת המתכון. סמן את הפגם ואת הכיוון שלו. זהה את התחנה והחלל, ולאחר מכן שמור על מדגם מקובל דומה. דו"ח שאומר רק "בעיית צוואר" משאיר כמה חקירות שונות מאוד.
הפרד דליפה דרך דופן הצוואר מדליפה בממשק הבקבוק והסגירה. בדוק גם אם מתקן בדיקת הדליפה נוגע או אוטם כנגד אותה תכונה כמו הסגירה הסופית. בעיה במתקן ודליפת אריזה עשויות לדרוש עבודות תיקון שונות.
השווה את החלק בשלבים עוקבים
כאשר נוהל האיכות מאפשר דגימה בטוחה, השווה את הצוואר לאחר הדפוס, לאחר הגזירה ולאחר הטיפול במורד הזרם. הוסף את החבילה הסגורה כאשר הכשל מופיע לאחר מכסה. איסוף דרך נקודות דגימה מאושרות; גישה לכלי עבודה נעים אינה שיטת דגימה.
אם סימן מגע מופיע לראשונה לאחר חיתוך, סקור את סידור החיתוך והתמיכה לפני שינוי יישור פיני הנשיפה. אם צוואר משנה צורה במהלך תקופת ההתניה שצוינה, כלול היסטוריה תרמית בסקירה. תצפיות אלו מנחות את הבדיקה הבאה; הם לא מקימים סיבה בעצמם.
השתמש בתבנית מבלי להפוך אותה לאבחנה
תחנה אחת שנפגעה ראויה להסתכל מקרוב על נתיב הכלים והטיפול שלה. בעיה בכמה חללים מצדיקה סקירה גם של תנאים משותפים. אף אחד מהדפוסים אינו כולל סיבה הקשורה לכלי: מספר מכלולים עשויים לחלוק את אותו עיצוב, הוראות הגדרה או החלפה אחרונה.
רשום מה השתנה לפני המדגם הראשון שנדחה. ערכים שימושיים כוללים את התקנת התבנית, חומר או אצווה סגירה, עבודות תחזוקה ותיקון מתכונים. שמור את המצב המקורי גלוי ברשומה כדי שמעבר מאוחר יותר יוכל להבחין בין תצפית להסבר חשוד.
כאשר הכשל הוא בעצם ריתוך הגוף או התחתון, השתמש ב-מדריך לפתרון בעיות של יציקת שחול רחב יותר. בדיקת הצוואר לא אמורה לספוג כל פגם במיכל לתיקון סיכת מכה.
ארבעה דפוסי פגמים בצוואר והראיות לאיסוף
טבלת איתור תקלות שימושית אומרת לטכנאי מה לבחון לפני בחירת התאמה. ליקויים בעלי מראה דומה יכולים לכלול שלבים שונים. שמור את הרכיב החשוד בנפרד מהתכונה הנצפית עד שמדידות או השוואה מבוקרת תומכים בחיבור.
של פורמוסהמדריך יציקת פוליאתילן ופוליפרופילן, מתוקן באפריל 2025, מזהה מספר גורמים אפשריים לדליפת סגירה. זה גם מתייחס להפרדת הבזק העליון וסגלגלות הצוואר כנושאים מובהקים לפתרון בעיות. ההבחנה הזו שימושית יותר מהוראה גורפת להחלפת סיכת המכה.
| נצפה פגם | תחילה יש לאסוף ראיות | שאלות להפרדה | בדוק לאחר תיקון |
|---|---|---|---|
| צוואר סגלגל או מעוות | שרטוט מידות, כיוון מדידה ומצב מדגם בכל שלב | גיאומטריה גיאומטרית, שינוי תרמי, שחרור וטיפול | אותן מידות בזמן ההתניה המוסכם |
| ניקוד או אזור איטום פגום | סמן את המיקום, דפוס המגע והשלב הראשון מראה נזק | מגע עם כלי, חיתוך, תומכים ומגע במורד הזרם | מצב פני השטח ופונקציית החבילה הרלוונטית |
| הפלאש העליון נשאר מחובר או נקרע | קצה חיתוך, זהות הכלי ומצב זוג החיתוך בפועל | בלאי, גיאומטריה הזדווגות ורצף החיתוך המאושר | הפרדה נקייה וגימור לא פגום |
| החבילה דולפת לאחר מכסה | מיקום הדליפה, זהות הבקבוק והסגר, תנאי הרכבה ובדיקה | גיאומטריית צוואר, מגע איטום, תאימות סגירה והגדרת בדיקה | החבילה הסגורה שצוינה במסגרת הבדיקה המוסכמת |
סגלגלות צריכה תנאי מדידה
מדוד את התכונה המוגדרת בכיוונים הנדרשים לפי תוכנית השרטוט או הבדיקה שלה. שמור על זמן המדידה ומצב המדגם. השוואת בקבוק חם ישירות מהמכונה עם התייחסות מותנית יכולה לטשטש אם ההבדל נוצר במהלך היווצרות או קירור מאוחר יותר.
צוואר שנראה סגלגל הוא סיבה לחקור. אין די ראיות כדי לקבוע עמדה חדשה של סיכת מכה. בדוק את התנאים התרמיים והטיפול הרלוונטיים לצד ההפניות לכלי עבודה לפני בחירת הפעולה המתקנת.
סימני משטח ופלאש מצורף זקוקים לרישומים שונים
צלם ניקוד עם הכיוון והמיקום שלו גלויים. עבור אזור איטום פגום, זהה את משטח המגע המיועד באמצעות שרטוטי הבקבוק והסגירה. עבור פלאש מחובר, שמרו על קצה החתך ותעדו את הרכיבים היוצרים את צמד החיתוך. אלו שאלות שונות גם כאשר שני הפגמים מופיעים ליד הפה.
לפני השחזה או החלפה של רכיב חיתוך, ודא שההרכבה מאפשרת עבודה ושהכלי המזווג מתאים. תיקון קצה אחד מבלי לבדוק את מרכיב ההזדווגות שלו עלול להשאיר את החקירה חלקית.
דליפת מכסה שייכת לחבילה השלמה
אשר איזה סגר הותקן וכיצד הוחל. צוואר יכול לעבור בדיקה חד-ממדית בזמן שהחבילה השלמה עדיין נכשלת בתפקידה שצוין. לעומת זאת, תוצאת בדיקה לא מקובלת יכולה להגיע מסידור הבדיקה עצמו. חזור על הבדיקה עם ההתקנה המאושרת לפני שתתייחס לתוצאה כראיה לתקלה בכלי עבודה.
לסגירות חוט מתמשך,ASTM D2063/D2063M-24מטפל בשמירת מומנט באמצעות ציוד בדיקה ידני. ההיקף שפורסם נוגע למומנט הסרה בתנאים מוגדרים. תוצאת מומנט צריכה להירשם כתוצאה זו; הוא אינו מחליף את בדיקת הדליפה המצוינת של החבילה.
בדוק יישור, בלאי, אספקת אוויר ותזמון בנפרד
הביטוי "בדוק את סיכת המכה" צריך תוכנית בדיקה מאחוריו. שגיאת מיקום, משטח מגע פגום ואספקת אוויר מוגבלת הם ממצאים שונים. שילובם להוראת תחזוקה אחת מקשה להסביר מדוע נבחר תיקון או שינוי הגדרה מסוים.
יישור מתחיל בהפניות מאושרות
אשר את מכלול פיני הנשיפה, כלי הצוואר וההרכבה מול השרטוטים שלהם. זהה איזו תכונה מספקת את הנתון ואיזה מיקום נמדד. קו מצויר בתצלום אינו יכול לבסס את הקשר בין משטחים נסתרים.
השתמש בשיטת הבדיקה של יצרן המכונה ובהליך הגישה הבטוחה. השווה את המידות הרלוונטיות עם מגבלות מאושרות עבור אותה מכלול. כאשר כלי ההרכבה או ההתאמה השתנו, סקור את כל ערימת הרכיבים לפני הנחה שהמיקום הקודם נשאר ישים.
הפרד סימנים גלויים לבלאי מדוד
יש לרשום סימן גלוי, אך משמעותו תלויה במקום בו הרכיב יוצר קשר עם המוצר או כלי ההזדווגות. השווה את הסימן עם מיקום הפגם ודרישות השרטוט הרלוונטיות. מראה פני השטח לבדו אינו קובע סף החלפה אוניברסלי.
בדוק את זהות התוספות, הטבעות ורכיבים מזווגים אחרים כאשר הם חלק מהעיצוב. שני חלקים שמתחברים זה לזה פיזית עשויים עדיין להשתייך לתיקונים שונים. בקשת החלפה צריכה לכלול את קשר ההרכבה, לא רק צילום של הסיכה שהוסרה.
סקור את נתיב האוויר המלא
השתמש באבחון המאושר כדי להבחין בין תנאי אספקה, הגבלות, פעולת השסתום והדליפה ליד הכלי. תצוגת לחץ במעלה הזרם היא ראיה אחת. החקירה עדיין צריכה לקבוע אם האוויר הנדרש מגיע לתהליך דרך הנתיב והרצף המיועדים.
קריאות אמורות לזהות את מיקום המדידה ואת מצב המחזור. אין לנתק קו בלחץ או לאלתר גישה כדי לקבל קריאה. שאלות רחבות יותר לגבי היצע צמחים שייכות ל-דרישות השירות של המכונה; בדיקת הכלים המקומית צריכה להישאר ניתנת למעקב למכונה בפועל.
תזמון וקירור זקוקים להשוואה משלהם
סקור את אירועי ההחדרה, הנשיפה, החיתוך, הפליטה והנסיגה הרלוונטיים. חלק מהפונקציות הללו עשויות להשתמש במנגנון אחר או לא שייכות לסיכת המכה כלל. התאם את שמות האירועים ב-HMI למסמכי הציוד בפועל לפני הצעת התאמה.
שמרו את המתכון והבדלו בין פקודה לאישור שהתרחשה פעולה. ההגדרות HMI ומדריך אזעקהמסביר את הערך של הקלטת תנאים בפועל עם רצף האירועים. כלול קירור צוואר ומצב מדגם שבו העיוות שנצפה הופך אותם לרלוונטיים.
השתמש במגבלות המאושרות עבור המכונה והכלים. מאמר כללי אינו יכול לקבוע מהלך בטוח של סיכת מכה, מרווח, לחץ, כוח חיתוך או תוספת תזמון עבור מכלול לא מזוהה.
זרימת עבודה מבוקרת לפתרון בעיות ואימות
רשמו בנפרד את התצפית ואת המבחן המוצע. "ברור גלוי לאחר חיתוך" היא תצפית. "טבעת חיתוך זקוקה להחלפה" היא השערה עד שהבדיקה תומכת בה. שמירת ההבחנה הזו ברשומה הופכת מסירה שימושית יותר ומונעת מניחוש מוקדם להפוך להסבר המקובל.
- הגדר את הדרישה שנכשלה.סמן את המיקום, שמור את המדגם ואשר את שיטת הבדיקה או הבדיקה. זהה אם התלונה נוגעת למידות, מצב פני השטח, חיתוך או האריזה הסגורה.
- נעל את הזהות לדוגמה להגדרה.הקלטת מכונה, תחנה, חלל, עדכון כלי עבודה ואצוות חומר. שמרו על המתכון ועל זהות הסגירה כאשר הכישלון כרוך בכיסוי.
- בדוק בתנאים הבטוחים שצוינו.השתמש בהליכי גישה ובידוד מאושרים לפני תחזוקה או מגע עם כלי עבודה. פעולת אבחון מבוקרת דורשת הליך מורשה משלה.
- בדוק את ההשערה הנתמכת החזקה ביותר.בחר שינוי מורשה במסגרת המגבלות שאושרו. שמור על תנאים אחרים הניתנים לשליטה יציבים מספיק כדי לפרש את ההשוואה, ותעד כל תנאי שלא ניתן לקיים.
- חזור על הבדיקות הרלוונטיות.בדוק את אותה תכונה וחזור על הבדיקה התפקודית שצוינה. החל את אותו תנאי מדידה כדי שההשוואה תישאר בעלת משמעות.
- רשום את החלטת השחרור.שמור את התוצאות עם ההגדרה המתוקנת. עקוב אחר תוכנית האיכות להמשך אימות וזיהוי מי אישר את שחרור הייצור.
השירות מציג סכנות מעבר לבעיית האיכות.ההנחיה של OSHA בנושא אנרגיה מסוכנתמזהה אתחול בלתי צפוי ושחרור אנרגיה מאוחסנת כסיכוני תחזוקה רציניים. בידוד ספציפי למכונה חייב להתייחס למקורות האנרגיה הרלוונטיים. אין להתייחס לפקודת עצירה של HMI בלבד כתחליף להליך הבידוד הנדרש.
שמור רישום קצר התומך במסקנה
השוואה מצריכה חלון בדיקה מוגדר. רשום את המספר שנבדק ואת המספר שנכשל באותו קריטריון. סמן בדיקות חוזרות על אותה דגימה בנפרד, כך שהרשומה לא סופרת אותן כבקבוקים נוספים.
| רְשׁוּמָה | מה שייך בו |
|---|---|
| זֶהוּת | תיקוני מכונה, תחנה/חלל, תבנית, מכלול פינים ותיקוני שרטוט |
| קו בסיס | מיקום הפגם, השלב המוקדם ביותר המושפע, מתכון ומצב לדוגמה |
| ראיות בדיקה | תמונות, תכונות מדודות, שיטה ומגבלות קבלה ישימות |
| שינוי מבוקר | פעולה מאושרת, האחראי והתנאים שנערכו או השתנו |
| אימות | כמות שנבדקה, כשלים, תנאי בדיקה, המשך בדיקות ואישור שחרור |
אם מדווח שיעור, הגדר אותו כבקבוקים שנבדקו כושלים חלקי כל הבקבוקים שנבדקו באותו חלון. שמור על התאמה בין הקריטריון ובסיס הדגימה בין ההשוואות. מדגם קטן ללא כשלים שנצפו הוא תוצאה מדגמית, לא הבטחה שייצור עתידי יהיה נקי מדליפות.
הסלמה תוצאה לא פתורה עם העדות המקורית שלמה. שליחת הדוגמאות הכושלות והמקובלות עם זהות הכלים מועילה יותר מאשר העברת המתכון הסופי בלבד. לאחר מכן הספק או צוות האיכות יכולים לבדוק מה נצפה בפועל ומה כל ניסיון תיקון שינה.
שמרו והחליפו את מכלול פיני הנשיפה הנכון
זהה את המכלול לפני הזמנת החלפה. שמור את המספר הסידורי של המכונה, זיהוי התבנית וגירסת הציור עם סיכת מכה ביחד. כלול את רכיבי הצוואר התואמים ורכיבי החיתוך במידת האפשר. שם רכיב משותף או קוטר חיצוני דומה אינו קובע יכולת החלפה.
ניקוי, עיבוד והחלפה דורשים החלטות שונות. השתמש בהוראות התחזוקה המאושרות ובמגבלות הקבלה. עבודות שיקום, השחזה או ציפוי משטחים יכולים לשנות ממשק פונקציונלי, לכן קבל את אישור היצרן המתאים במקום להתייחס לכל סימן גלוי כהוראת תיקון.
לאחר ההתקנה, חזור על הבדיקות הנדרשות על ידי העבודה בפועל. אשר את מידות הצוואר ואזור האיטום הרלוונטיים, ולאחר מכן ודא את הסגירה והבדיקה הפונקציונלית שצוינו. שמור את עדכון ההגדרה שנוצר עם רשומת הבדיקה. הרשימת בדיקה לתחזוקה מונעתממקם את הרשומות הללו בתוך תוכנית רחבה יותר ספציפית למכונה.

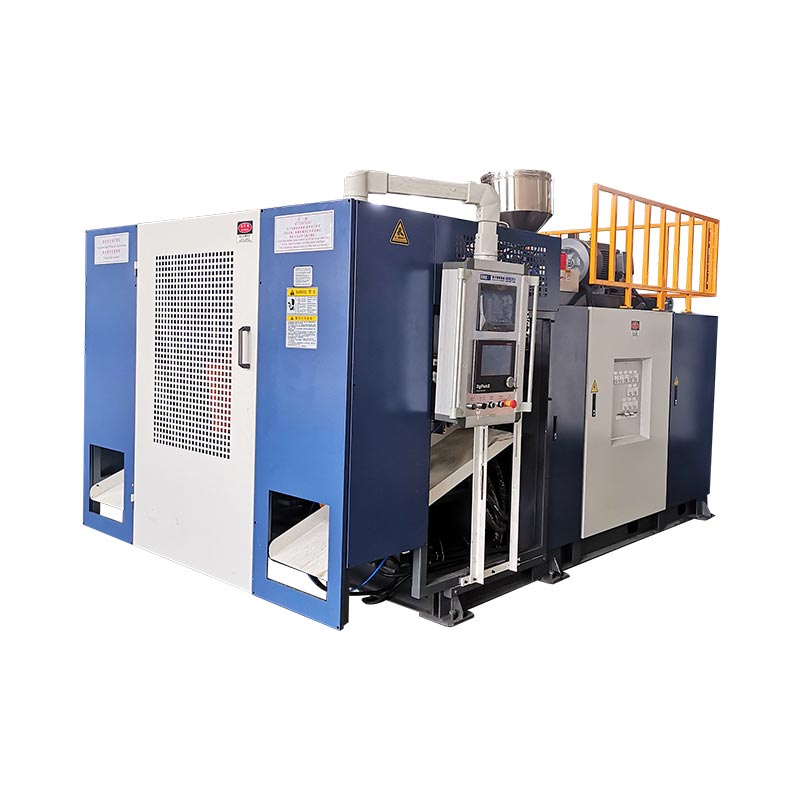

שני הפניות למכונת בקבוקי Kinggle
ה-KGB5L וה-KGB5D מספקים דוגמאות רלוונטיות למכונת בקבוקי שחול רציפה. פריסות התחנות שפורסמו עוזרות לארגן את רישומי הבדיקה: שמירה על זהות התחנה, ובמידת הצורך, זהות הראש והחלל. הקטלוג אינו מזהה סיכת מכה אוניברסלית לכל בקבוק המיוצר באף פלטפורמה.
| שדה פורסם | KGB5L | KGB5D |
|---|---|---|
| סידור התחנה | אֶחָד | לְהַכפִּיל |
| קיבולת מיכל מקסימלית | 5 ל' | 5 ל' |
| קוטר בורג | 60 מ"מ | 70 מ"מ |
| יכולת התכה של HDPE | 55 ק"ג לשעה | 80 ק"ג לשעה |
מקורות: דפי המוצרים המקושרים של KGB5L ו-KGB5D. יכולת התכה היא שדה תפוקת חומר שפורסם, לא קצב בקבוק מקובל או תוצאה באיכות צוואר.
השתמש בדמויות האלה כדי לזהות את הפלטפורמה ולמסגר דיון בהפקה. בחירת סיכות הנשיפה עדיין תלויה בגימור הבקבוק, התבנית, ההרכבה וסידור הנשיפה בפועל. קוטר סיכת המט המופיע במפרט ראש המט אינו תחליף לשרטוט סיכת מכה.
עבור פרויקט מכונה חדש, ספק את שרטוטי הבקבוק והסגירה לפני אישור היקף הכלים. עבור התקנה קיימת, הוסף את עדות הזיהוי והבדיקה הנוכחית של המכלול. המדריך לבחירת בקבוקי מכונת HDPEמכסה את מפרט הייצור הרחב יותר.
שאלות נפוצות על סיכות מכה ופגמים בצוואר
האם סיכת מכה זהה לסיכת קוביות?
לא. סיכת תבנית או ציר הם חלק מהכלים ליצירת נמס. סיכת מכה מספקת אוויר נושבת ועשויות למלא תפקידים הקשורים לצוואר בעיצוב המסוים. זהה כל אחד מהרכיבים מציור ההרכבה שלו. המילה המשותפת "pin" אינה הופכת את הממשקים או הממדים שלהם לניתנים להחלפה.
האם כל מכונת דפוס אקסטרוזיה משתמשת באותו עיצוב פיני מכה?
לא. סידורי הנשיפה והגימור תלויים במוצר ובכלי העבודה. תכונות כיול, קירור וחיתוך הן ספציפיות לתצורה. אשר את ההרכבה והתנועה בפועל לפני בחירת תחליף או החלת הוראת הגדרה ממכונה אחרת. נפח מיכל לבד לא יכול לזהות את הרכיב הנכון.
האם בקבוק יכול לדלוף כאשר סיכת המכה במצב טוב?
כֵּן. חקור את ממשק הבקבוק והסגירה המלא, כולל המכסה שצוין, מגע איטום וסידור הבדיקה. קבע אם מופיע נזק במהלך דפוס או טיפול מאוחר יותר. תוצאת דליפה מזהה בדיקה שנכשלה; הוא אינו מזהה כשלעצמו איזה כלי, רכיב או מצב תהליך גרם לכשל.
איזה מידע דרוש כדי לבדוק סיכת מכה חלופית?
ספק את דגם המכונה ומספר סידורי, זהות התבנית, שרטוט מכלול פינים ועדכון. הוסף את כלי הצוואר המשויך וציורי בקבוק וסגירה רלוונטיים. לחקירת ליקויים, כלול זהות לדוגמה, תמונות, מדידות והרצף שבו הבעיה מופיעה לראשונה. השתמש בערוץ הקשר המאושר למסמכים טכניים.
מה יש לבדוק לאחר תיקון או החלפה של סיכת מכה?
אשר את זהות ההרכבה וההתקנה מול המסמכים המאושרים, ולאחר מכן בדוק את תכונות הצוואר המושפעות בתנאי המדידה המוסכמים. חזור על בדיקת האריזה הרלוונטית עם הסגר שצוין. רשום כמויות וכשלים, שמור על ההגדרה המתוקנת ופעל לפי תוכנית האיכות להמשך בדיקות ושחרור ייצור.
שלח את הפרטים של המכונה, כלי העבודה ופגם הצוואר
התחל עם הדגם והמספר הסידורי, זיהוי כלי עבודה ותצלום ליקוי מסומן. כלול את דרישות הבקבוק והסגירה, שלב הייצור המושפע הראשון וכל התוצאות שנמדדו. פרטים אלו נותנים לדיון הטכני נקודת התחלה מוגדרת.
